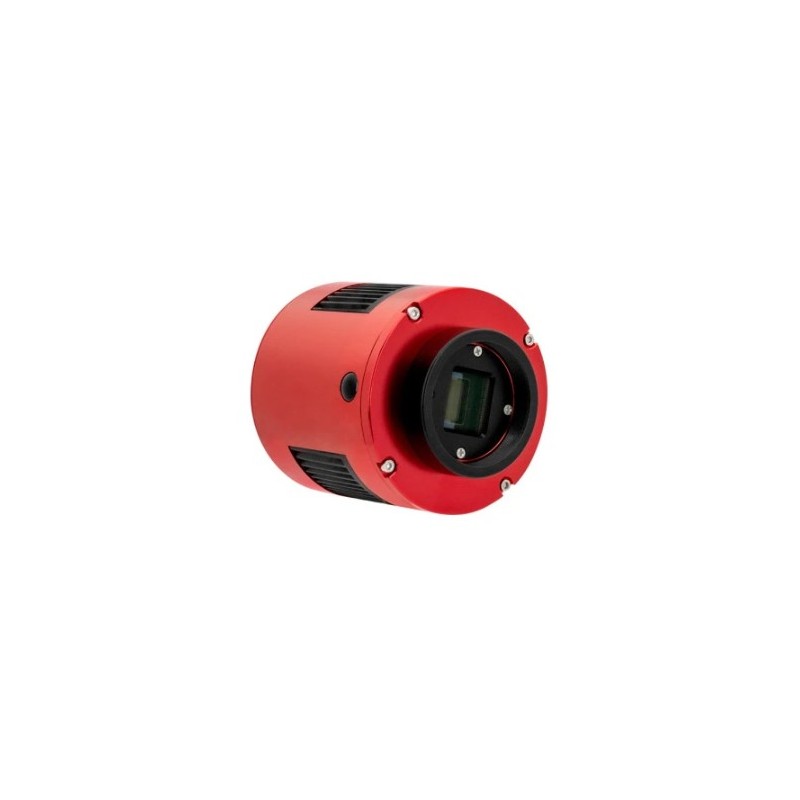

CAMERA ASI183MM-PRO

CAMERA ASI183MM-PRO

Alimentation des caméras Pro

Toutes les caméras Pro (avec refroidisseur) doivent être connectées à une alimentation externe de 11 à 14 V pour fonctionner. Vous pouvez également utiliser ASIAIR pour alimenter les caméras.

Même lorsque le refroidisseur n'est pas activé, l'alimentation est nécessaire pour que la caméra soit reconnue.

ASI183MM Pro (mono)

La ASI183MM Pro utilise le capteur Sony IMX183CQJ-J. Avec un rendement quantique (QE) élevé et un bruit de lecture faible, elle offre une excellente qualité d’image à un prix abordable. Voici quelques-unes de ses caractéristiques :

• Capteur de 20 mégapixels avec des pixels de 2,4 μm – capable de capturer jusqu’à 19 images/s en mode 12 bits avec un haut niveau de détail.

• Bruit de lecture très faible de 6 e- – permettant de révéler davantage de détails avec une meilleure plage dynamique.

• Capacité de saturation de 15 000 e- – réduit le risque de saturation des étoiles lors des poses longues.

IMX183CLK-J/CQJ-J

Ce capteur CMOS rétroéclairé à obturation roulante a une diagonale de 15,86 mm et environ 20,2 mégapixels.

Capteurs CMOS rétroéclairés à obturation roulante haute vitesse et haute qualité d’image

Conçus pour l’astrophotographie, les capteurs Sony IMX183CLK-J (monochrome) et IMX183CQJ-J (couleur) utilisent une structure rétroéclairée à haute sensibilité avec des pixels carrés de 2,4 μm. La taille optique est de 1 pouce.

Mémoire tampon DDR

La caméra ASI183 Pro intègre une mémoire tampon DDR3 pour améliorer la fiabilité du transfert de données. Cela permet également de réduire le "amp glow" (lueur amplificatrice) souvent causée par des vitesses de transfert lentes via un port USB 2.0.

La mémoire DDR est la principale différence entre les caméras ASI "Cool" et ASI "Pro".

Performances en astrophotographie

La ASI183 possède des caractéristiques impressionnantes pour l’astrophotographie :

• Capacité de saturation élevée de 15 000 e-

• Pixels de petite taille

• Bruit de lecture de 1,6 e- @ 30 dB

• Plage dynamique de 12 stops @ Gain = 0

• Fonctions logicielles pour minimiser la lueur amplificatrice

Mécanique fiable

La ASI183 Pro reprend la même conception mécanique que la ASI1600 Pro. Quatre vis assurent l’étanchéité de la chambre du capteur. Cette conception a été longuement testée et reste stable, même dans des environnements exigeants.

Même en cas d’humidité ambiante élevée, la ASI183 Pro fonctionne sans problème de buée.

Haute vitesse

Sa vitesse élevée est très utile pour diverses applications comme :

• imagerie solaire et lunaire

• observation en direct ou astronomie assistée électroniquement (EAA)

• mise au point en temps réel

• "Lucky imaging" d’étoiles doubles ou de petits objets

• imagerie planétaire

Haute vitesse

Sa vitesse élevée est très utile pour diverses applications comme :

• imagerie solaire et lunaire

• observation en direct ou astronomie assistée électroniquement (EAA)

• mise au point en temps réel

• "Lucky imaging" d’étoiles doubles ou de petits objets

• imagerie planétaire

Remarque : Des utilisateurs ont signalé un motif de grille visible lors de l’imagerie solaire en Hα avec ce capteur. Pour corriger cela, utilisez des images de flat-field (avec la mise au point décalée ou une lentille de Barlow). Pour le Hα solaire, nous recommandons plutôt les modèles ASI1600 ou ASI174 mono.

Fréquences d’images (FPS)

ADC 10 bits

• 5496×3672 : 19 fps

• 3840×2160 : 41,04 fps

• 1920×1080 : 80,10 fps

• 1280×720 : 117,30 fps

ADC 12 bits

• 5496×3672 : 19 fps

• 3840×2160 : 36,12 fps

• 1920×1080 : 70,48 fps

• 1280×720 : 103,23 fps

Haute efficacité quantique (QE)

Grâce à la technologie rétroéclairée Exmor R de Sony, la ASI183 offre d’excellentes performances en ciel profond. Le QE maximal atteint 84 %, et reste au-dessus de 60 % en Hα.

Un QE élevé signifie que plus de lumière captée par le télescope est effectivement utilisée, ce qui améliore le rapport signal/bruit.

ASI183MM Pro (mono)

Courant d’obscurité

Le courant d’obscurité est extrêmement faible selon nos tests.

Exemple de dark frame : gain=0, 300s, -10°C, bin1. Veuillez consulter ces images pour bien comprendre les performances.

Connectivité USB

• Port USB 3.0 : Bande passante de 5 Gb pour permettre jusqu’à 19 fps en pleine résolution (20,18 Mpx).

• Hub USB 2.0 intégré : permet de connecter des accessoires comme une roue à filtres, une caméra de guidage ou un moteur de mise au point. Deux câbles courts USB 2.0 (0,5 m) sont inclus.

Le hub USB 2.0 est alimenté par la source externe (11–14 V) si elle est connectée.

ASI183MM Pro (mono)

Système de refroidissement

Grâce au refroidissement TEC à deux étages, la ASI183MC Pro peut abaisser la température du capteur jusqu’à 35°C en dessous de la température ambiante, ce qui réduit fortement le courant d’obscurité et le bruit, même lors de poses longues.

La valeur Delta T de 35°C est mesurée à 30°C ambiants. Elle peut baisser si le refroidissement fonctionne longtemps ou si la température ambiante chute.

Important : une alimentation externe de 11 à 14 V est nécessaire pour activer le refroidissement. Nous recommandons une alimentation 12V@3A (prise 5.5×2.1 mm, pôle central positif) ou une batterie lithium 11–14 V. (Attention à bien choisir la norme du chargeur selon votre pays.)

Schéma de connexion

ASI183MM Pro (mono)

1. M43-T2 adapter  (optional)

2. EOS-T2 adapter  (optional)

3. 2”Filter (optional)

4. 1.25” T-Mount

5. 1.25” Filter (optional)

6. M42-1.25” Filter (optional)

7. T2 extender 11mm

8. M42-M48 extender 16.5mm

9. T2-T2 adapter

10. EFW mini(optional)

11. EOS adapter for EFW(optional)

 Schéma mécanique

Contenu de la boîte

ASI183 Pro box includes all necessary cables, adapters, and manuals.

Spacer thickness: 0.1mm *1+0.2mm *2+0.5mm *1

Configuration optimale pour un tirage arrière de 55 mm.

ASI183MM Pro (mono)
