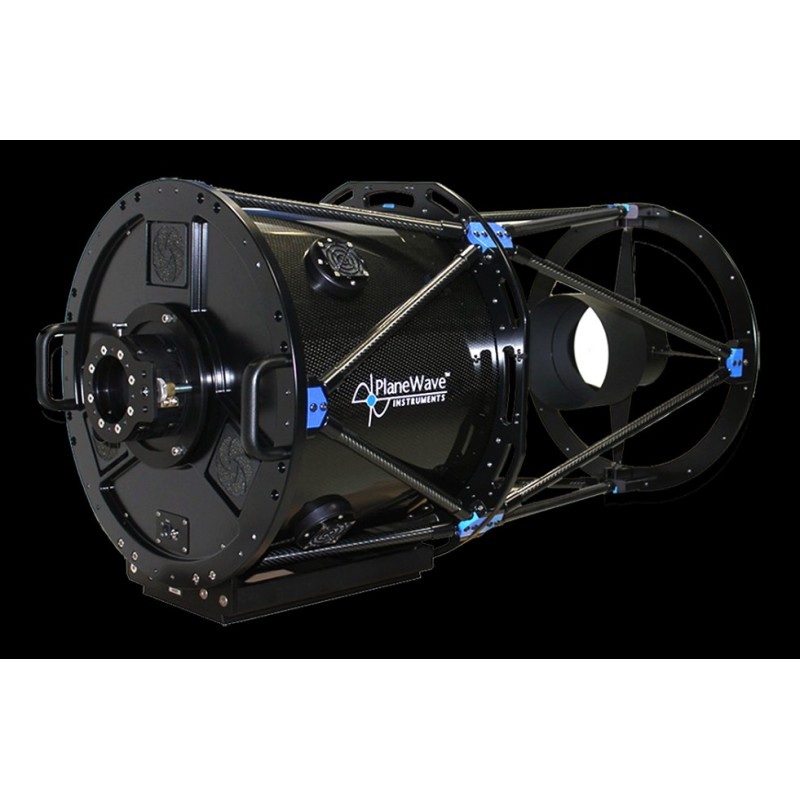

PlaneWave IRDK17 Infrared Optimized Optical Tube (1323217IQ)

PlaneWave IRDK17 Infrared Optimized Optical Tube

Description :
Le PlaneWave IRDK17 est un tube optique haute performance conçu spécifiquement pour l’imagerie dans l’infrarouge. Basé sur la formule Dall-Kirkham purement réflective, il ne comporte aucune lentille réfractive. L’optique repose entièrement sur des miroirs en Fused Silica, revêtus d’or protégé, offrant une réflectivité supérieure à 98 % de 650 nm à 5000 nm. Des revêtements optimisés UV sont également disponibles sur demande.

Avec une ouverture de 432 mm et une focale de 2939 mm (f/6.8), le système capte efficacement la lumière infrarouge et offre une résolution exceptionnelle sur un champ corrigé de 70 mm. Il est diffraction limited, avec des performances optiques limitées uniquement par le seeing et la qualité du suivi.

La structure mécanique du tube est entièrement réalisée en carbone, avec des cages supérieure et inférieure en treillis, et un manchon de protection en fibre de carbone. Ce choix de matériaux garantit une stabilité thermique optimale, un poids contenu (48 kg), et une rigidité parfaite pour les installations scientifiques exigeantes.

Le système intègre un dispositif Delta-T Ready pour la gestion thermique, avec ventilateurs de mise en température rapide et résistances chauffantes intégrées sur les miroirs. Le système de prévention de la condensation est piloté via logiciel, assurant une transparence constante des surfaces optiques lors des longues sessions en infrarouge.

Ce tube est un outil de recherche avancé parfaitement adapté à l’astronomie infrarouge, l’étude des objets froids ou obscurcis, et les applications LIDAR.

Caractéristiques techniques :

Conception optique : Dall-Kirkham (réflectif, optimisé IR)
Diamètre : 432 mm (17")
Focale : 2939 mm
Rapport F/D : f/6.8
Champ corrigé : 70 mm
Obstruction centrale : 23,7 % (surface), 48,6 % (diamètre)
Back focus depuis la base : 262,33 mm
Back focus depuis le focuseur rentré : 184 mm
Poids : 48 kg (106 lbs)
Longueur du tube : 1067 mm
Structure : treillis carbone haut et bas, manchon en carbone
Refroidissement : système Delta-T Ready avec ventilateurs
Résistances chauffantes : intégrées, pilotables par logiciel
Revêtements : or protégé (650 nm – 5000 nm), UV sur demande
