Description

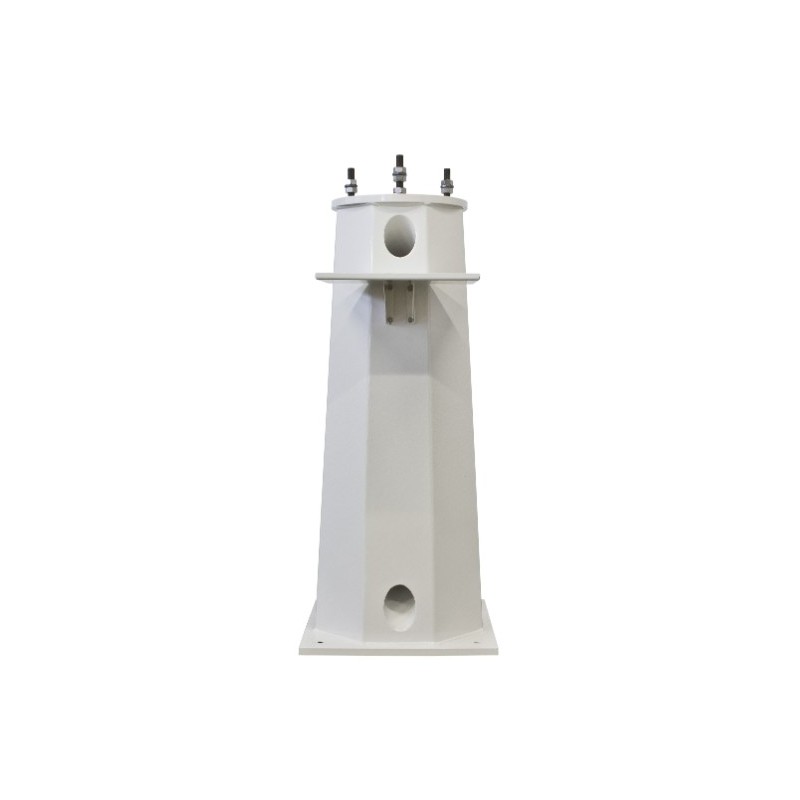

Le Baader Heavy Pillar (BHP) est un pilier en acier conique, conçu pour supporter des charges optiques allant jusqu’à 600 kg. Il est destiné à des installations fixes professionnelles telles que les observatoires astronomiques équipés de montures lourdes (GM 3000, GM 4000, PlaneWave L-350, etc.).

Sa structure en acier soudé, de forme octogonale et conique, assure une excellente stabilité tout en amortissant activement les vibrations. La base mesure 500 x 500 mm, tandis que la plaque supérieure, d’un diamètre de 240 mm et d’une épaisseur de 25 mm (1 pouce), est équipée de trois vis filetées M14 et d’un orifice central permettant de remplir le pilier de sable de quartz sur site, pour une stabilité maximale.

L’intérieur du pilier est traversé par un tube de 3 pouces de diamètre interne pour le passage sécurisé du câblage. Le poids de la version 60 cm est d’environ 114 kg.

Ce pilier est disponible dans les hauteurs standard suivantes :
60 cm / réf. 2451221
80 cm / réf. 2451222
100 cm / réf. 2451223
115 cm / réf. 2451224
125 cm / réf. 2451225
135 cm / réf. 2451226
145 cm / réf. 2451227
155 cm / réf. 2451228
165 cm / réf. 2451229

Veuillez spécifier la hauteur souhaitée lors de la commande.

Informations importantes

Le pilier BHP est proposé exclusivement dans le cadre d’un projet complet (monture ou observatoire) lorsque l’ensemble du matériel est commandé directement chez Baader. Les prix indiqués sont subventionnés. Une fabrication en tant que produit autonome ne serait pas économiquement viable.

Chaque pilier BHP est fabriqué individuellement selon les spécifications du client, ce qui implique un délai de livraison important. Le pilier est conçu pour être solidement ancré dans une fondation en béton préparée conformément aux spécifications Baader. Pour assurer un nivellement précis, une flasque de nivellement spécifique est toujours requise, fabriquée et montée sur le pilier en fonction du modèle de monture :

• Flasque de nivellement pour GM 3000 – réf. 2451186 (hauteur 10 cm)

• Flasque de nivellement pour GM 4000 et PlaneWave L-350 – réf. 2451185 (hauteur 10 cm)

La hauteur totale pilier + flasque ne doit pas dépasser 175 cm. Une discussion préalable avec le client est systématiquement demandée afin de garantir une adaptation parfaite à la structure et à l’environnement.

Caractéristiques techniques

• Type : pilier conique en acier

• Charge admissible : jusqu’à 600 kg

• Hauteurs disponibles : de 60 à 165 cm

• Forme : conique et octogonale

• Matériau : acier soudé, amortissement actif des vibrations

• Plaque inférieure : 500 x 500 mm

• Plaque supérieure : diamètre 240 mm, épaisseur 25 mm, 3 vis M14 + orifice central

• Passage câbles interne : tube de 3" de largeur interne

• Poids version 60 cm : environ 114 kg

• Produit fabriqué sur mesure

Informations complémentaires

• Produit destiné exclusivement aux projets avec monture ou observatoire achetés auprès de Baader

• Flasques de nivellement spécifiques obligatoires (selon monture)

• Livraison longue (fabrication sur commande)

• Option disponible : tablette support (réf. 2451208, 360 x 270 mm)
